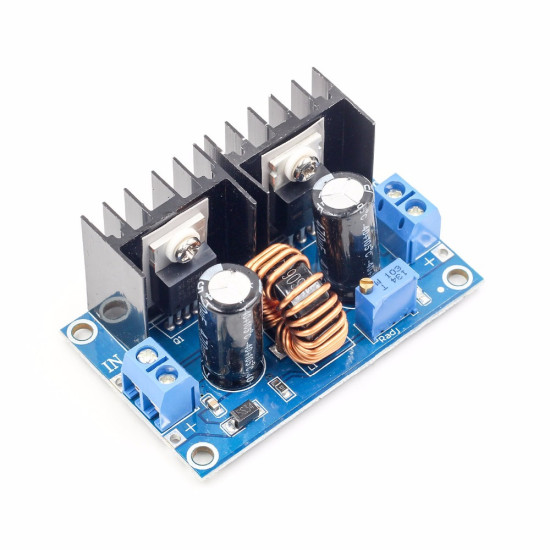

XL4016 5A Ayarlanabilir Güç Kaynağı

XL4016 Ayarlanabilir 4-40V To 1.25-36V 5A Step-Down Güç Kaynağı ( Voltaj Düşürür )

XL4016 Voltajı ayarlanabilir kaynağı modülü. 5A ( 8A ) Akım gücüne sahiptir. DC 36V maksimum giriş voltajı uygulanabilir. Çıkış Voltajı DC 1.2V 32V arasında ayarlanabilir.

Çok turlu ( 20-30 tur ) ile çok hassas bir şekilde voltaj ayarı yapılır. Modül üzerindeki voltmetreden çıkış voltajını gözlemleyebilirsiniz.

Özellikler

• Giriş Voltajı: DC 4-40V
• Çıkış Voltajı: DC 1.25-35V ( Ayarlanabilir )
• Maksimum akım: 5A ( 5A-8A arasındaki akımlarda soğutucu fan kullanılması şarttır.) ( 5A üstü kullanmayınız. )
• Maksimum güç: 200W 65C ( 200W-300W arasındaki güçlerde soğutucu fan kullanılması şarttır. )
• Verim: 94%
• Çalışma frekansı: 180KHz
• Çıkış kısa devre koruması
• Giriş ters bağlantı koruması
• Voltaj hassasiyeti: ± 1%
• Voltaj Ayar Potansiyometresi ( Saat yönü artırır. Saatin tersi yön azaltır. )
• Çalışma Sıcaklığı: -10C~+85C

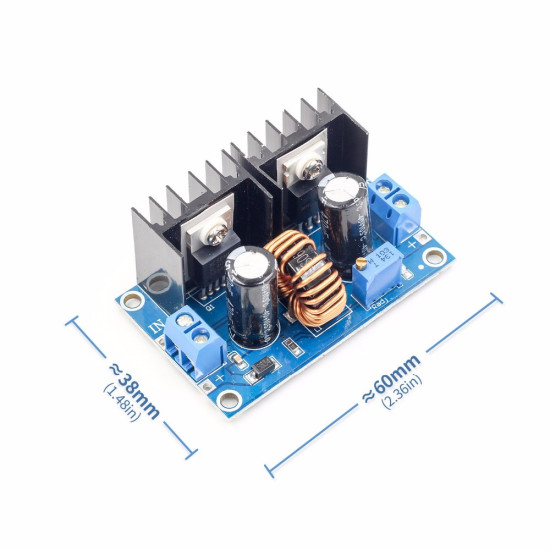

• Boyutlar: 60mm x 38mm

Uyarılar

Giriş İle çıış arasında 2V fark vardır. Bu sebeple istenilen çıkışı elde etmek için 2V daha yüksek voltaj girişten uygulanmalıdır. Uzun süreli kullanımlarda 5A den az akım çekmelisiniz. Voltaj düşürür, yükseltmez.

Pot Kullanımı

Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir. Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar. Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesale votlaj düşer.

Paket İçeriği

1 Adet XL4016 Güç Kaynağı Modülü
