PCF8591 ADC DAC Modül

PCF8591 ADC ve DAC Modül

IIC 4 Kanal Analog Giriş 1 Kanal Dac Çıkış AD DA Sinyal Çevirici Ldr Işık Ntc Sıcaklık Pot 0-5V Voltaj Ölçümü

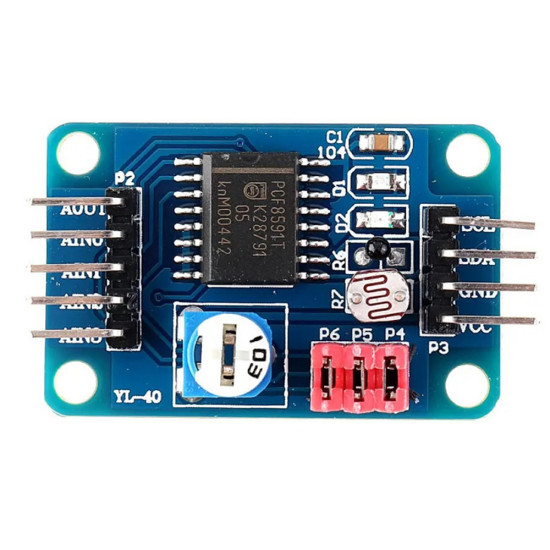

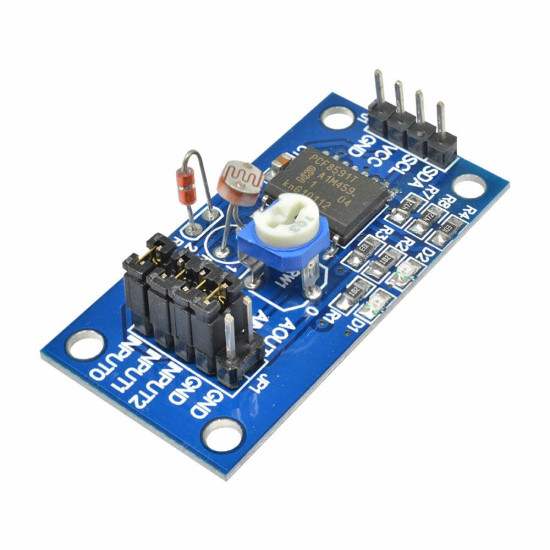

Nxp PCF8591 entegresi kullanılmış analog dijital sinyal algılama sensör kartıdır. IIC haberleşmesi ile kart bağlantısı kurulur. 4 Kanal analog sinyal girişi bulunmaktadır. 1 kanal dac çıkışı vardır. Harici girişler kullanılarak farklı analog sinyallerin ölçümünü yapabilirsiniz. IIC bağlantısı ile dijital datalar analog sinyale çevrilebilir. Bu dac çıkışına kart üzerinde bağlı bir led bulunur. Led ışık parlaklığı izlenenerek dac çıkış gözle izlenebilir. Analog ve dijital sinyallerin oluşturulması algılanması uygulamaları için oldukça uygundur.

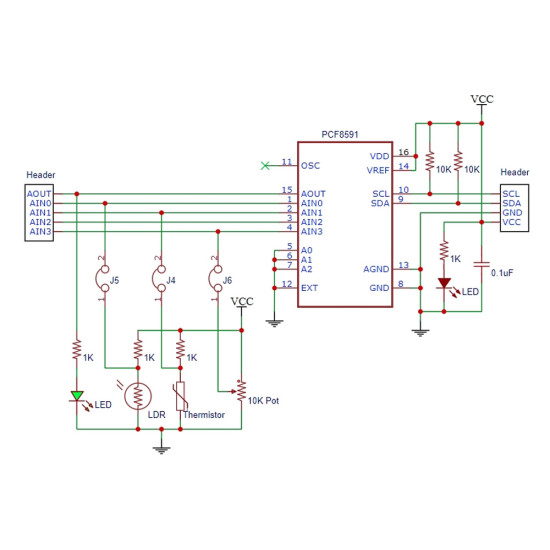

Kart üzerinde Ldr, Ntc ve 0-5V pot bulunmaktadır. Bu 3 donanım jumperlar ile analog girişlere bağlanabilmektedir. Ldr ile ışık ölçümü yapılbilir. Bu sensör ile gece gündüz ışık karanlık algılaması yapılır. Ntc sensör ile ortam sıcaklığı ölçülebilir. Pot ile 0-5V voltaj değişiğimi algılanabilir. IIC ve besleme için 4 lü erkek header bağlantı soketi vardır. Analog giriş ve çıkışlar 5 li erkek header üzerinden yapılır.

Özellikler

• Entegre: PCF8591
• Çalışma voltajı: DC 2.5 / 6V
• 4 Analog giriş pini
• 1 Analog çıkış pini
• Haberleşme: IIC
• 1 Adet ldr ışık algılama sensörü ( Aın0 JP5 )
• 1 Adet sıcaklık ölçme ntc sensör ( Aın1 JP4 )
• 1 Adet 10K ohm potansiyometre. ( Aın3 JP6 )
• Donanım seçim jumperları ( Pot, ldr, ntc )
• 5V besleme ledi
• Dac cıkış gösterge ledi
• 8 bit ADC hassasiyeti
• Renk: Mavi
• 4 Adet montaj deliği
• 4 lü erkek header IIC besleme baağlantı soketi
• 5li erkek header 4 analog giriş 1 dac cıkış pini
• Çalışma sıcaklığı: -10C / 85C
• Boyutlar: 22mm x 35mm
• Ağırlık: 8gr

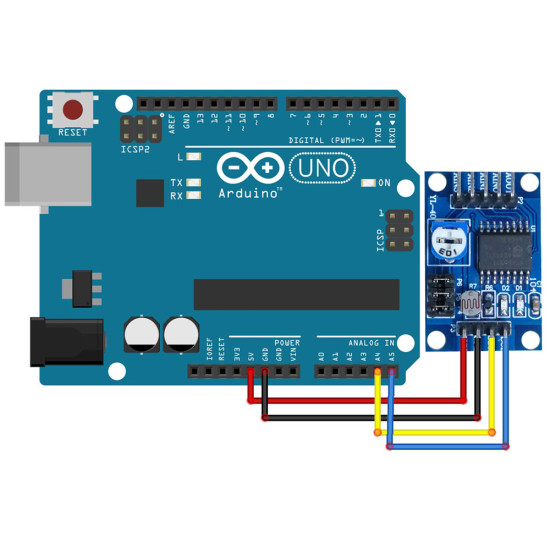

Besleme ve IIC soketi

• SCL: IIC saat pini
• SDA: IIC data pini
• GND: Besleme toprak pini
• VCC: Besleme pozitip uç Maks. DC 6V

Analog bağlantı soketi

• Aout: Dac çıkış pini
• Ain0: Analog giriş 0
• Ain1: Analog giriş 1
• Ain2: Analog giriş 2
• Ain3: Analog giriş 3

Paket İçeriği

1 Adet PCF8591 ADC DAC Modülü
