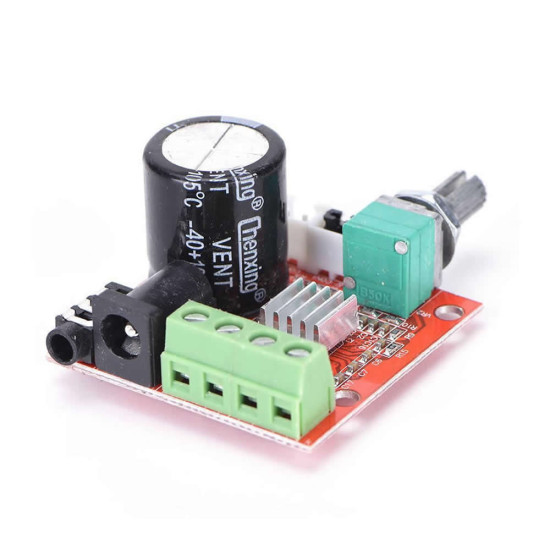

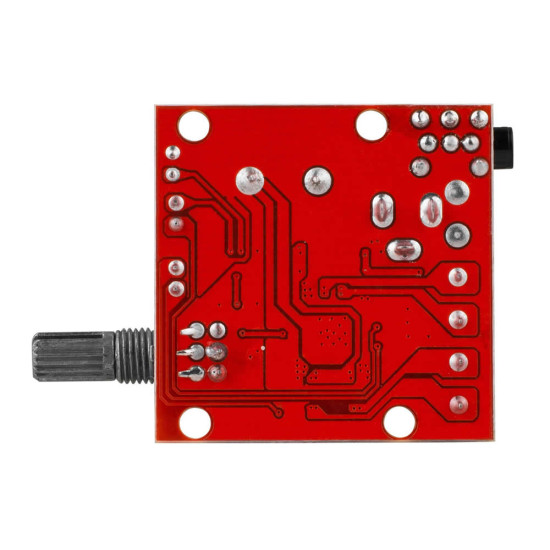

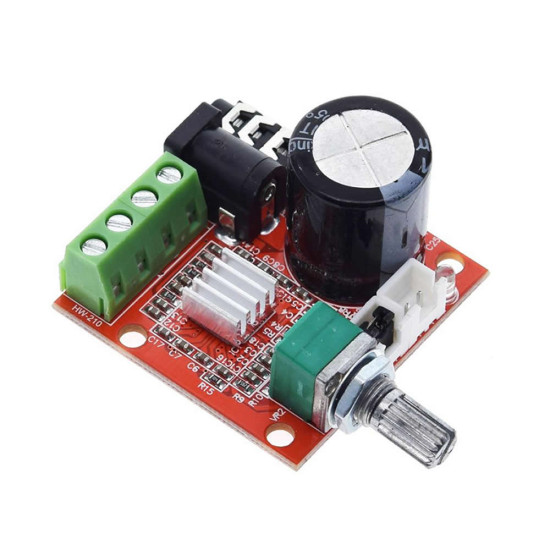

PAM8610 2x 10W Amplifier Modül

PAM8610 2x 10W Stereo Amplifikatör Modül

DC 6-15V Class D Amfi Devresi Ses Kontrol Potu 4 8 Ohm Hoparlör DVD TV Sinema Eğlence Müzik Aleti

Ses çıkışları biribirine veya toprağa kısa devre edilemez. Ürün çıkışları zarar görür.

Devrenin çalışması için ürün yanında gelen besleme jumperının takılması şarttır. 8 numaralı resimde görülebilir

PAM8610 D sınıfı amfi entegresi kullanan bu modül 2 kanalda 15W'lık çıkış verebilmektedir. 4 ve 8 ohm luk hoparlörler ile uyumludur. Küçük ebatları ve harici herhangi bir devre elemanı gerektirmeyen yapısı ile projelerinizde kolaylıkla kullanılabilir.

Özellikler

• Entegre: PAM8610
• Çalışma voltajı: DC 12V ( 6V / 15V )
• Çalışma akımı: 2A
• Çıkış gücü: 2 x 15watt
• Sınıf: Class: D
• Hoparlör tpi: 4 / 8ohm ( Kanal başına 20W üstü hoparlör kullanılmalıdır. )
• Verim: % 90
• Harmonik Bozulma: <% 0,1
• Düşük gürültü: 90dB
• Giriş empedansı: 20K
• Besleme kısa devre koruması
• Yüksek akım koruması
• Anlık gürültü bastırma
• Aşırı sıcaklık koruması
• 3.5mm ses giriş soketi
• Renk: Kırmızı
• Çalışma sıcaklığı: -10C / 85C
• Ses ayar potu
• Ses açma kapama soketi ( Açık devre durumunda ses çıkar kısa devre edilirse ses kesilir. )
• Enerji açma kapatma soketi
• 4 Adet M3 montaj deliği
• 2.1mm standart adaptör soketi.
• Hoparlör bağlantısı için 4 lü klemens soket
• Boyutlar: 40mm x 40mm
• Ağırlık: 27gr

Paket içeriği

1 Adet PAM8610 2x15W PAM8610 Amplifier Modül
