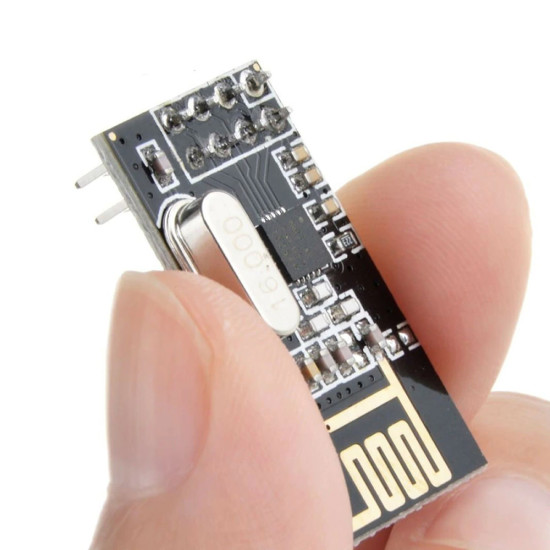

NRF24L01 2.4GHz Transceiver Modül

NRF24L01 2.4GHz Wireless RF Modül

Kablosuz Haberleşme Alıcı/Verici Transceiver Modül Pcb Anten

NRF24L01 çipi kullanılmış, kablosuz 2.4 GHz'lik RF haberleşme modülüdür. 2 adet modül ile yüksek hızda kablosuz haberleşme yapabilirsiniz. 100metreye kadar haberleşme yapabilir. 3.3V besleme ile çalışabilir. Yüksek votlajda ürün bozulacaktır. I/O pinleri 5V toleransa sahiptir, bu sayede Arduino gibi mikrodenetleyici kartlar ile bağlantılarında herhangi bir lojik dönüştürücüye gerek kalmadan direkt olarak bağlanabilmektedir.

NRF24L01 Modülünde güç ve toprak pinlerine ek olarak 5 sinyal pini bulunmaktadır. SPI veri yolu ile nRF24L01 Modülü ile iletişim sağlanabilmektedir. SPI veri yolu MOSI,MISO,SCK pinlerinden oluşmaktadır. Bu pinler mikrodenetleyici kartında ki aynı SPI pinlerine bağlanmaktadır.

Özellikler

• Çalışma frekansı: 2.4Ghz.
• Haberleşme hızı: 250Kbps -2 Mbps ( Yazılım ile ayarlanabilir )
• Haberleşme türü: SPI
• Çalışma voltajı : 1.9-3.6V
• Hbaerleşme Mesafesi 100metre
• PCB anteni sayesinde harici anten gerekmeden haberleşebilir.
• Verici Sinyal Gücü: +7 dB
• Alıcı Hassasiyeti: 90dB
• Haberleşme mesafesi: 250m (Açık Alanda)
• Renk: Siyah
• 2x4 pin erkek header bağlantı soketi 2.54mm pin mesafesi
• Boyutlar: 15mm x 29mm
• Ağırlık: 2gr

Modül Pin Açıklamaları

Gnd : Toprak. Mikrodenetleyici ile aynı toprak hattına bağlanır VCC : 1.9v ile 3.6V arasındadır. Mikrodenetleyici kart üzerindeki 3.3V çıkışına bağlanmalıdır. Eğer mikrodenetleyici 5V çıkışı varsa nRF24L01 adaptör kullanılmalıdır yada voltaj düşürücü modül/devre kullanılmalıdır CE : Modül aktif. RX yada TX Modu CSN : SPI seçimi SCK : SPI saat MOSI : SPI Slave Data girişi MISO : SPI Slave Data Çıkışı (Genel olarak kullanılmaz)

Arduino bağlantı pinleri.

• Vcc-3.3V
• Gnd - Gnd
• CSN - 7
• CE - 8
• MOSI - 11
• SCK - 13
• MISO - 12

Paket içeriği

1 Adet NRF24L01 Kablosuz Haberleşme Modülü
