LR7843 Mosfet Modül

LR7843 Mosfet Sürücü Modül

Optokuplör izolasyon 30V 110A 140W Pwm Hız Kontrol Motor Selenoid Valf Led

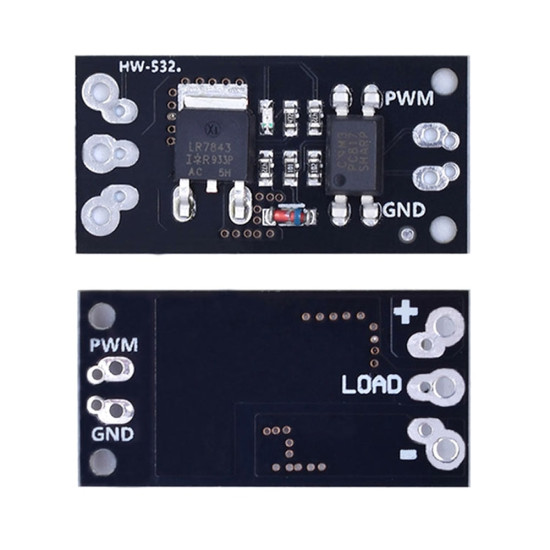

LR7843 Mosfet sürücü kartı yüksek akım anahtarlama uygulamalarında kullanılmak üzere geliştirilmiştir. Optokuplör izolasyonu ile güvenli çalışma imkanı bulunur. 30V 160A gücünde anahtarlama yapma kapasitesine sahiptir. 3V-5V seviyesinde sinyaller ile sürülebilmektedir. Bu sayede arduino ve diğer mcu kitleri ile kullanılabilmektedir. Pwm özellikli mcu pinleri ile sürülebilir. AC güçlerin kontrolü için uygun değildir. Motor, solenoid valfi ve diğer kontrol ekipmanlarını kontrol etmek için yaygın olarak kullanılır.

Ürün yanında gelen klemens ve header parçaları lehimlenmemiştir. Demonte olarak yollanmaktadır. Kullanım ihtiyaçlarına göre isterseniz klemensleri lehimleyerek kullanabilirsiniz. İsterseniz uygun kalınlıkta kablolar lehimleyerek farklı devrelere bağlayabilirsiniz.

Özellikler

• LR7843 Mosfet
• Optokuplör izolasyon
• Tetikleme sinyali: 3.3V / 5V
• PWM ile hız kontrolü
• Güç: 70W ( Maksimum 140W )
• Çıkış gerilimi: 0-30V DC
• Çıkış akımı: 110A ( Maksimum 160A ) ( Yüksek akımlarda soğutucu kullanılması şarttır )
• PWM sinyali ile çalışabilir
• 30V ile çalışan Led, solenoid, valf, motor v.b. cihazlarınızı kontrol edebilirsiniz
• RDSon: 3.3mOhm

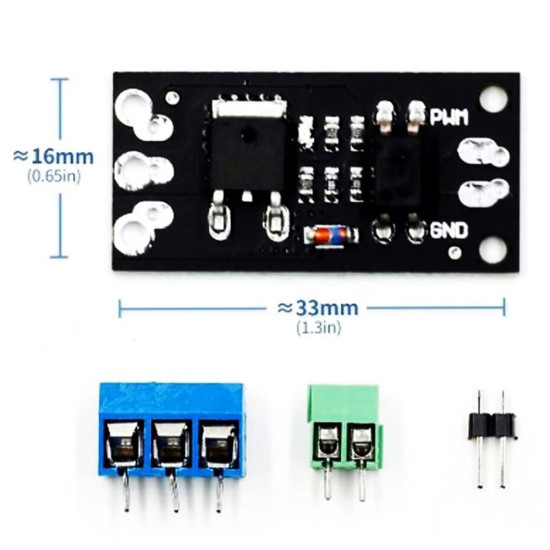

• Boyutlar: 33x16mm
• Ağırlık: 5gr

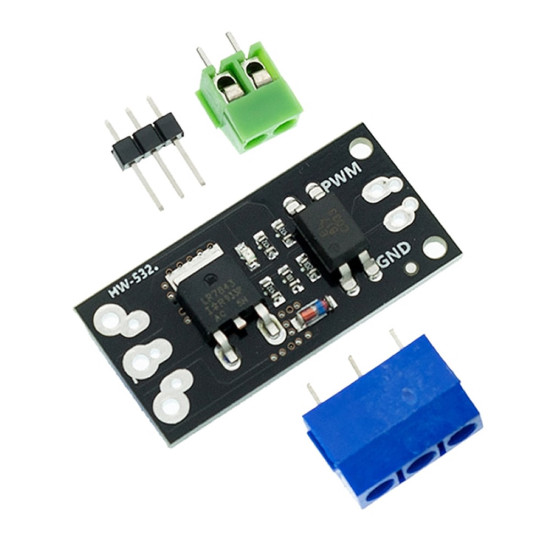

Paket İçeriği

• 1 Adet LR7843 MOSFET Sürücü Kartı
• 1 Adet 3 pin Klemens
• 1 Adet 2 pin Klemens
• 1 Adet 3 Pin Erkek Header
