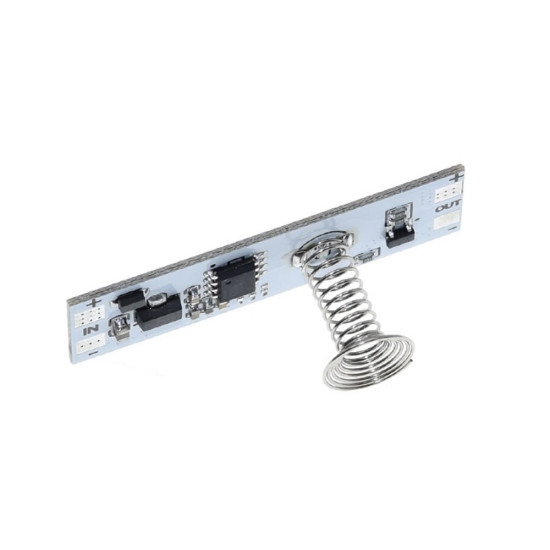

Kapasitif Dokunmatik Led Sürücü Dimmer Modül

Kapasitif Dokunmatik Led Sürücü Dimmer Modül

DC 9-24V 3A 30W Helezon Yaylı Kapasitif Algılayıcı Sensörlü LED Sürücü Dimmer

12V Kapasitif algılama sensörlü led sürücü devresi. İnce bir koruma yüzeyi altından çalışabilmektedir. Dokunmatik algılayıcı yayların olduğu kısımda 1 adet led gösterge ışığı bulunmaktadır. Bu led kapasitif dokunmatiğin tam yerini belirlemek içindir. Bu sebeple devrenin konacağı kutunun buton gelecek kısmında ışığı geçirebilecek bir şeffaflıkta olabilir. DC 9-24V arasında bir besleme ile çalışabilir. Ancak 12V ile kullanılması tavsiye edilir. Led şerit gibi ürünler ile kullanılabilir. Çıkıştaki yükü açma ve kapama özelliği bulunmaktadır. 4 farklı modu bulunmaktadır. Bu modlarda çalışma şekli değişir.

Özellikler

• Giriş voltajı: DC 9V-24V (12V önerilir.)
• Yük akımı: 3A (Max)
• Çıkış gücü: 30W güçte çalıştırılması önerilir
• Beklemede güç tüketimi: 0.1 W
• Bekleme akımı: 10-15mA
• Ters bağlantı koruması vardır.
• Çalışma sıcaklığı: -20C 85C
• Yay Yüksekliği: 10mm
• Yay Çapı: 10mm
• Boyutlar: 42mm x 12mm
• Ağırlık: 2gr

Not

Dokunmatik algılanma işlevi elektromanyetik sinyallerden etkilenebilir. Giriş Voltajı 9V’dan düşük 24V’dan yüksek olamaz. IN; Giriş tarafıdır. OUT; Çıkış kısmıdır.

Çalışma Modu

S0: Normal Anahtar. Hızlı dokunma durumunda açma kapama fonksiyonunu gerçekleştirir.

S1: 2 yönlü dim şeklinde çalışma. Hızlı dokunma durumunda açma kapama fonksiyonunu gerçekleştirir. Uzun dokunma dimleme işlemi yapar.

S2: Dimleme döngü çalışması. Hızlı dokunma durumunda açma kapama fonksiyonunu gerçekleştirir. Uzun dokunma yüksekten aza doğru sürekli döngü şeklinde çalıştırır.

S3: 3 aşamalı dimleme. Hızlı dokunma ile %30 %60 ve %100 çıkış seviyelerinden biri seçilir.

Paket İçeriği

1 Adet Kapasitif Dokunmatik Led Sürücü Modül
